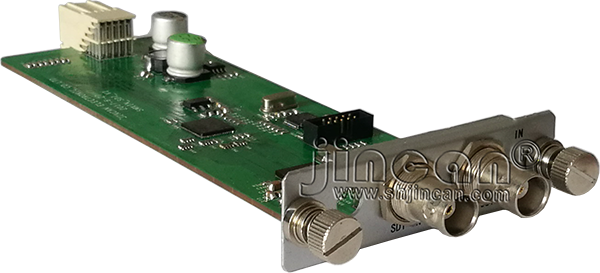

混切SDI输入板卡(带环通输出)概述
SDI 单路输入板卡是金灿单路混合系列矩阵配套使用的板卡,主要负责接收高清SDI视频信号并自带环出功能,板卡使用的芯片组性能强大、接收能力突出、处理能力快捷,接收分辨率最大支持1920*1080P/60Hz,接收传输距离1920*108060Hz分辨率下达110米,图像处理无压缩、无延时、无失真。在信号源多元化的应用场景中,SDI输入板卡是不可或缺的重要组成部分,此类板卡主要应用在带有SDI信号源(SDI摄像头、SDI摄像机)的场景,如指挥室、监控室、安保系统、控制中心等等。
混切SDI输入板卡(带环通输出)特性
- 支持3G/HD/SD-SDI标准,可接收1920*1080/60Hz视频信号
- 接收分辨率兼容性广
- 接收能力比较强,不失真的状态下接收1080P60Hz分别率距离可达110米
- 自带SDI环路输出
- 信号处理快,延时可忽略,可视为无延时
- 信号接收带有静电保护,降低插拔过程中静电对设备打坏的风险
混切SDI输入板卡(带环通输出)参数
- 最大速率:2.97Gbps
- 最高分辨率:1920*1080/60Hz(向下兼容常规分辨率)
- 支持标准:3G-SDI,HD/SD-SDI
- 线性阻抗:75Ω
- 信号摆幅:±800mV
- 信号类型:SDI
- 传输距离:1080P/60Hz达110米、720P/60Hz达350米
- 视频信号连接器:BNC-SDI母头
- 额定功率:≤3W
- 环境温度:-10℃~55℃
- 输入电压:12V/DC
- 板卡尺寸:150*55mm(长*宽)
- 板卡质量:约0.1Kg
- 保修期限:壹年(配件及人工)
- 产品名称:单路SDI输入板卡
- 板卡型号:JC-IN3G01SD(1路3G-SDI输入)
