【金灿电子】学校教室音视频同步系统方案
一般的初高中学校有很多教室，这些教室通常会安装一个电视机，教室需要播放一些教学或普及知识的视频，最终要达到所有教室的电视画面相同，也就是音视频同步，有时候根据需要，不同年级播放不同音视频，相同年级播放的音视频要同步，那么，如何设计这些系统呢？
一、所需设备
信号源：DVD或者电脑，显示设备：电视机，线材：音视频线（若远距离传输请使用国标75-3或75-5的线材），信号分配设备：AV分配器、AV切换器、AV矩阵。
金灿AV分配器类型
金灿AV切换器类型

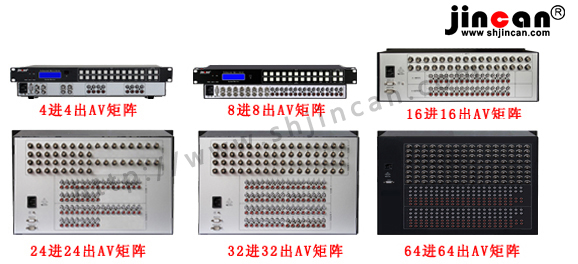

金灿AV矩阵类型
二、系统连接图
1、一个信号源分配给所有电视：信号源为DVD，可以直接连接AV分配器，视频通道和左右声道，一共三根线将音视频传输到分配器，分配器将输出4路或8路或16路或24路或32路完全相同的音视频信号。
AV分配器实现所有电视同步系统连接图
2、多个信号切换后实现同步播放：在信号源方面，我们可能有几个，甚至是其他类型的信号源，这个时候我们需要增加一台信号选择的设备，就是切换器，选择其中一个信号源输出给分配器，然后输出到所有的电视，实现同步播放，此外，如果有不同的信号源，比如电脑等，我们需要将信号源转换后接入切换器，再传输给分配器，最终实现音视频同步播放的效果。
音视频切换后再分配到所有电视同步系统连接图
3、多个信号源，不同班级或不同年级播放内容不同：在学校中有不同的年级，也有不同的班级，对于不同的年级或班级需要播放不同的音视频，这个时候需要用到矩阵来实现，比如：有3个信号源，高中三个年级，每个年级8个班级，那么，一年级的8个班级接矩阵输入的1-8的接口，二年级8个班级接矩阵输入的9-16的接口，三年级的8个班级接矩阵输出的17-24的接口，将第一个信号源切换输出到矩阵的1-8接口，第二个信号源切换输出到矩阵的9-16个接口，第三个信号源切换输出到矩阵的17-24接口，当然，在需要的时候，也可以随意将任意信号源切换给矩阵的任意输出接口。

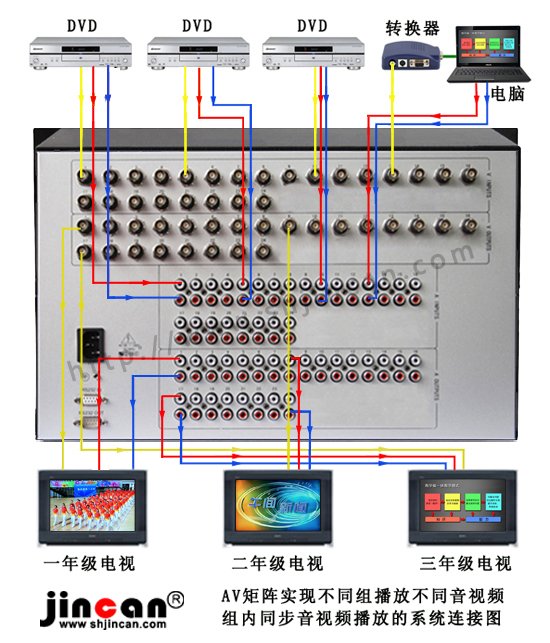

AV矩阵实现不同组不同音视频，组内同步音视频系统连接图
