【金灿电子】会议室视频矩阵切换器方案汇总
一、单个显示设备的系统方案：会议室只有1个显示设备
会议室的信号源有很多，但是显示设备只有1个，这个时候最佳方案是使用切换器。
（1）切换器（控制方式：遥控器、软件、机箱面板、中控）
信号源接入切换器的输入端口，切换器的输出接到显示设备，接口类型一般有VGA和HDMI，例如：16台电脑接入切换器的输入，切换器输出给投影仪（如下图），金灿的切换器自带三种切换方式：红外遥控器、软件（RS-232串口）、机箱面板。
（2）自动切换器（控制方式：自动侦测最后接入的信号优先切换输出、遥控器、机箱面板）
自动VGA切换器：后接入先显示，即：最后接入的信号被自动侦测并优先切换输出，自动切换时音频始终跟随视频一起切换（该类型产品也可以使用遥控器切换）。
切换方式说明：A，B，C三个电脑，A接入显示A电脑画面，随后B接入显示B电脑画面，然后C接入显示C电脑画面，此时，C拔出，显示B电脑画面，之后，B拔出，显示A的电脑画面，如果此时C再接入，显示C电脑画面，始终自动切换出最后一路接入的信号。
（3）智能线控主机 + 切换器（控制方式：桌面按钮切换、遥控器、机箱面板）
智能线控主机每路2条线连接桌面按钮，智能线控主机和切换器之间用RS-232串口线连接，实现效果：1号桌面按钮按一下就切换第1路画面出去，2号桌面按钮按一下就切换第2路画面出去。
二、多个显示设备的系统方案：会议室有多个显示设备
（1）多个显示设备每时每刻都显示完全相同的画面
多个信号源，多个显示设备，但是每次多个显示设备都显示完全相同的画面，需要使用：切换器 + 分配器。切换器可以使用：自动切换器 + 分配器 或者 非自动切换器 + 分配器 或者 智能线控主机 + 切换器 + 分配器的三种方式。
（2）多个显示设备显示不同的画面

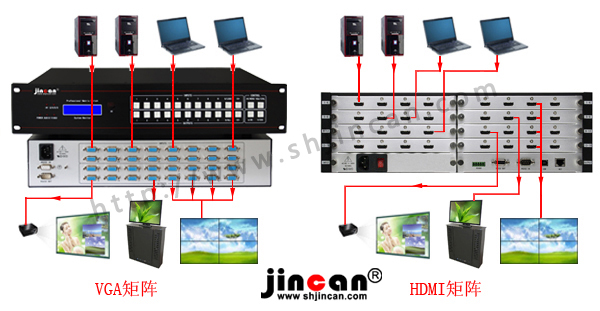

多个信号源，多个显示设备，需要随时切换不同的画面给不同的显示设备，此时需要使用矩阵。
