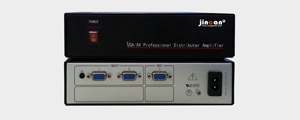

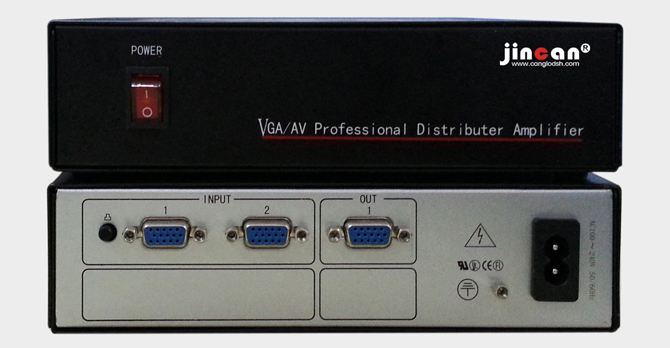

VGA切换器2进1出
- 【产品型号】JC-0201GA
- 【产品简介】
- 金灿VGA切换器2进1出设计用于传输高解析度计算机视频，允许使用标准的VGA电缆直接与计算机视频卡连接。作用是将某一路计算机信号无衰减的切换到某台带有VGA接口的显示设备上。采用高性能专业处理芯片，输入输出自带缓冲设计，增强了现场抗干扰、防静电、防雷击等安全措施，使图像输出更加稳定清晰；设备自带信号延长，长距离传输失真补偿技术；切换灵活：手动遥控（一键切换）、电脑软件、网络、可设置自动循环等多种控制方式；
-
- 独立的切换输出
- 遥控锁定功能；面板手动一键切换；傻瓜方便
- 前面板LCD状态显示，按键自动锁定功能
- 预案管理和自动轮巡功能（选配）
- 前面板液晶屏自动屏保功能
- 掉电保护功能
- 400MHz带宽（不同规格有所不同）
- 输入/ 输出自带缓冲设计
- 带宽：350MHz(-3dB)满载，0～10MHz@±0.1dB，0～100MHz@±0.6dB
- 增益：0dB
- 阻抗：75Ω
- 支持分辨率：1600×1200
- 亮色度干扰(多通道对一通道串扰)：-55dB@10MHz，-40dB@100MHz
- 微分相位I/0S：<1.28度，3.58MHz
- 微分相位误差：0.1度,3.58-4.43MHz
- 最大传播延时：5nS(±1nS)
- 频率响应：少于±0.1dB-30MHz
- 切换速度：≤180ns
- 视频输入
- 信号类型：VGA信号
- 连接器：三排15孔（VGA母头）
- 信号强度：1Vp-p：Y成分视频、S-video，复合视频；0.7Vp-p：VGA（电脑信号）；0.3Vp-p：R-Y与B-Y成分视频、S-video
- 最小电平：0.5Vp-p
- 最小电平：0.5Vp-p
- 阻抗：75Ω
- 回波损耗：-30Db@5MHz
- 视频输出
- 信号类型：VGA信号
- 连接器：三排15孔（VGA母头）
- 输出电平：2.0Vp-p
- 阻抗：75Ω
- 回波损耗：-30Db@5MHz
- DC偏差：最大±5mV
- 同步信号
- 输入/输出信号类型：TTL
- 输入电平：0～5.0Vp-p，4.0V
- 输出电平：TTL:5Vp-p
- 输入阻抗：510Ω
- 输出阻抗：75Ω
- 极性：正或负与输入一致
- 功耗：≤15W
- 温度：0℃～45℃
- 电源：AC100～220V，50/60Hz（产品出厂默认输入电压AC220V，其它输入电压订货时请说明）
- 控制方式：手动
- 200×120机箱尺寸：205×130×50mm(长×宽×高）
- 240×130机箱尺寸：243×130×50mm(长×宽×高）
- 200×120机箱含包装重量：约1.5Kg
- 240×130机箱含包装重量：约2.5Kg
- 机箱面板：铁面板
- 保修期限：壹年（配件及人工）
