自动VGA加音频切换器24进1出

自动VGA加音频切换器24进1出
  • 【产品型号】JC-PA2401GA
  • 【产品简介】
  • 金灿自动VGA加音频切换器24进1出可以将24路高分辨率的计算机信号切换到一个显示器上面输出,它具备自动识别信号并且切换的功能,不需要手动去调节。另外它还可以处理平衡立体声信号,和视频信号同步输出。视频和音频输入输出接口分别为VGA接口和5位凤凰端子,可以使用普通的VGA和音频传输线缆将设备和计算机的显卡和声卡设备的接口相连。通常VGA加音频切换器适用于多媒体教室,智能视频会议室场合,用来切换不同通道的计算机视频或者音频信号到相同的输出端。控制信号切换的时候,可以从设备面板上面很直观的看到当前状态的输入通道,非常方便。
详细咨询
  • 独立VGA切换输出
  • 遥控锁定功能;面板手动一键切换;傻瓜方便
  • 前面板LCD状态显示,按键自动锁定功能
  • 预案管理和自动轮巡功能(选配)
  • 前面板液晶屏自动屏保功能
  • 掉电保护功能
  • 400MHz带宽(不同规格有所不同)
  • 输入/ 输出自带缓冲设计
  • RS-232 串行控制端口
  • RJ45网络接口远程控制(选配)
  • 带宽:400MHz(-3dB)满载,0~10MHz@±0.1dB,0~100MHz@±0.6dB
  • 增益:0dB
  • 阻抗:75Ω
  • 支持分辨率:2048×1536
  • 亮色度干扰(多通道对一通道串扰):-55dB@10MHz,-40dB@100MHz
  • 微分相位I/0S:<1.28度,3.58MHz
  • 微分相位误差:0.1度,3.58-4.43MHz
  • 最大传播延时:5nS(±1nS)
  • 频率响应:少于±0.1dB-30MHz
  • 切换速度:≤180ns
  • 视频输入
  • 信号类型:VGA信号
  • 连接器:三排15孔(VGA母头)
  • 信号强度:1Vp-p:Y成分视频、S-video,复合视频;0.7Vp-p:VGA(电脑信号);0.3Vp-p:R-Y与B-Y成分视频、S-video
  • 最小电平:0.5Vp-p
  • 最小电平:0.5Vp-p
  • 阻抗:75Ω
  • 回波损耗:-30Db@5MHz
  • 视频输出
  • 信号类型:VGA信号
  • 连接器:三排15孔(VGA母头)
  • 输出电平:2.0Vp-p
  • 阻抗:75Ω
  • 回波损耗:-30Db@5MHz
  • DC偏差:最大±5mV
  • 同步信号
  • 输入/输出信号类型:TTL
  • 输入电平:0~5.0Vp-p;4.0V
  • 输出电平:TTL:5Vp-p
  • 输入阻抗:510Ω
  • 输出阻抗:75Ω
  • 极性:正或负与输入一致
  • 音频输入
  • 信号类型:平衡立体声
  • 音频接口:5位凤凰端子
  • 增益:0dB
  • 频率响应:±0.05dB,20Hz~20KMz
  • 总谐波失真噪声:0.03%@1kHz(额定电压下)
  • 信噪比:大于90dB
  • 音频通道分离:>90dB@1KHz
  • 共态抑制比(CMRR):>75dB@:20Hz~20kHz
  • 输入阻抗:输入:>10kΩ(平衡或/非平衡接法)输出:50Ω(非平衡接法),100Ω(平衡接法)
  • 最大电平:+19.5dBu,(平衡或非平衡连接)
  • 音频输出
  • 信号类型:平衡立体声
  • 音频接口:5位凤凰端子
  • 阻抗:>50Ω
  • 最大电平:+21dB
  • 功耗:15~100W(视具体型号确定功耗)
  • 温度:0℃~45℃
  • 串行接口:RS232-C,9孔D-Sub型连接器,端口2,3,5分别直通
  • 串口参数:9600bps、8位数据、1位起始位、1位停止位、无校验,无流控
  • 电源:AC100~220V,50/60Hz(产品出厂默认输入电压AC220V,其它输入电压订货时请说明)
  • 控制方式:面板、遥控、RS232、自动
  • 1U机箱尺寸:432×245×44mm(长×宽×高)
  • 2U机箱尺寸:432×245×88mm(长×宽×高)
  • 3U机箱尺寸:432×245×132mm(长×宽×高)
  • 1U机箱含包装重量:约5.5Kg
  • 2U机箱含包装重量:约7.0Kg
  • 3U机箱含包装重量:约8.0Kg
  • 保修期限:壹年(配件及人工)
  • 机箱面板:铝面板氧化拉丝
  • 遥控器:选配

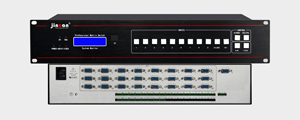

  • 自动VGA加音频切换器24进1出大图
  • 自动VGA加音频切换器24进1出连接图
