视频矩阵怎么和硬盘录像机连接？

在视频监控系统项目中，通常会使用到视频矩阵和硬盘录像机，这两个设备在整个系统工程中发挥的作用是相当大的。前者主要控制传输进来的信号怎么样切换输出到有限的显示设备上面，并且方便控制调整输入输出；后者可以对传输信号进行录像，录音，并且长时间的存储和画面调取；但是很多不知道这两种设备之间怎么连接，下面简单介绍一下。

1、如果视频矩阵具有信号分配的功能

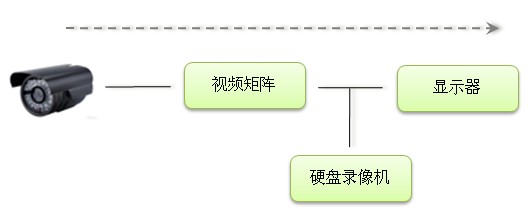

有一些矩阵是具有信号分配的功能的，从视频摄像机传输进来的信号通过传输线缆到视频矩阵的输入端口，此时我们就可以从输出端分出两支，一支和监控显示屏幕相连接，另一支就可以直接和硬盘录像机相连接，如：

图1

2、如果视频矩阵没有视频分配的功能

此时我们就需要使用视频分配器了，这里视频分配器的功能主要两点：信号分配和信号放大的功能。所以从视频分配器出来的信号一路与矩阵切换器连接然后在显示器上面显示，一路和硬盘录像机相连，对信号进行录像，录音，存储，调取等，具体连接方法如图：

图2

附：视频矩阵和硬盘录像机是如何搭配使用的？

1、如果项目工程中使用的是模拟摄像机，那么最好使用视频矩阵和硬盘录像机搭配使用，但是这样的模式一般布线会比较麻烦，控制不方便，而且数据量的时候，还要外接多个硬盘装置。可是它也有好处，那就是成本相对较低。

2、如果你使用网络摄像机，就可以直接把信号传输到计算机和矩阵切换器上面，PC机的硬盘容量配置和稳定性能高一点就可以了，不仅如此，我们还能将信号传输到远端计算机上面进行控制，非常的方便。此时就可以省去硬盘录像机的环节了。相对第一种布线也非常的简单。
