3G-SDI插卡矩阵36进36出

SDI插卡矩阵36进36出
  • 【产品型号】JC-C3G3636SD
  • 【产品简介】
  • 金灿SDI矩阵36进36出系列采用高性能数字处理芯片,可将多个SDI信号源切换至多台SDI兼容的显示器或大屏幕上,均衡自适应补偿和信号长距离传输失真补偿技术将信号传输达 120米,具体视线缆的质量而定);SDI矩阵切换器具有高达2.97Gbps的带宽,支持全高清信号,支持下行HD,SD等信号格式;支持多通道同时切换,地址设置等功能;全贴片SMD工艺,特有ESD静电保护功能;可设置ID地址实现多机级联;安装简单,即插即用;切换灵活:手动、遥控、电脑软件、网络、可设置自动循环等多种控制方式;输入输出统一Q9母头,方便现场安装调试;作用是将多路SDI信号无衰减的切换到多台带有SDI接口的显示设备上,工厂产品齐全,外形美观,乳白色进口按键,纯黑色氧化拉丝面板;插卡式SDI矩阵系列全部按照19寸标准机柜设计,目前工厂标准产品从4*4至72*72;其它非标准产品可来电定做加工;广泛用于军工、广播电视工程、多媒体教学、电视电话会议、指挥调度中心、科研、气象、医院等领域。
详细咨询
  • 独立的切换输出;高清数字视频信号
  • 遥控锁定功能;面板手动一键切换;傻瓜方便
  • 独特软件配置,可任意修改矩阵输入或输出端口编号(无需重新编程中控软件)操作直观简单
  • 前面板LCD状态显示,可显示设备各通道的切换状态、输入信号特性等信息,直观方便
  • 预案管理和自动轮巡功能(选配)
  • 前面板液晶屏自动屏保功能
  • 按键自动锁定功能
  • 特有TCP/IP网络控制管理功能,能通过以太网控制;(选配
  • 具有断电现场切换记忆保护功能;特有ESD静电保护功能;特有的防雷保护电路
  • 支持均衡补偿输入传输距离可达120米
  • 支持信号时序重整,完美显示高清图像
  • SDI-3G完全支持HD,SD等下行信号格式
  • 兼容远端控制设备(如:快思聪、快捷、AMX等国内外所有中控)
  • 安装简单,即插即用
  • 带宽:2.97Gbps
  • 最大传播延时5ns(±1)
  • 交换核心速率:143Mb/s~2.97Gb/s
  • 切换速度≤180ns
  • 信号输入
  • 信号类型数字视频信号
  • SMPTE292M,SMPTE424MandSMPTE259M
  • 输入线缆长度:自动线缆均衡,典型的1964A类型线缆均衡长度如(140米at2.97Gb/s;200米at1.485Gb/s;400米at270Mb/s)
  • 接口:BNC接口
  • 阻抗:75Ω
  • 信号输出
  • 信号类型:SMPTE292M,SMPTE424MandSMPTE259M输入线缆长度:视线材与现场环境情况而定,一般在2.97G时(1920*1080P)线缆的总长度(输入+输出)不能大于140米,720P时不能大于200米
  • 信号标准:3G/HD/SD-SDI(自动选择);480i,576i;(SD-SDI)720p25/29.9450/59.94/60;1080i50/59.94/60;23.98/24/25/29.9/30;(HD-SDI)1080p50/59.94/60(3G-SDI)
  • 接口:BNC接口
  • 输出电平:0.8Vp-p
  • 阻抗:75Ω
  • 串接接口:RS232,9孔D-Sub型连接器,端口2,3,5分别直通
  • 串口参数:9600bps、8位数据、1位起始位、1位停止位、无校验,无流控
  • 功耗:30~300W(视具体型号确定功耗)
  • 温度:0℃~45℃
  • 电源:AC100~220V,50/60Hz(产品出厂默认输入电压AC220V,其它输入电压订货时请说明)
  • 控制方式:面板、遥控、RS232、RJ45(选配)
  • 2U插卡机箱尺寸:450×330×88mm(长×宽×高)
  • 3U插卡机箱尺寸:450×330×132mm(长×宽×高)
  • 6U插卡机箱尺寸:450×330×264mm(长×宽×高)
  • 11U插卡机箱尺寸:450×330×484mm(长×宽×高)
  • 2U插卡机箱含包装重量:约10Kg
  • 3U插卡机箱含包装重量:约13Kg
  • 6U插卡机箱含包装重量:约22Kg
  • 11U插卡机箱含包装重量:约25Kg
  • 保修期限:壹年(配件及人工)
  • 机箱面板:铝面板氧化拉丝
  • 遥控器:(选配)
  • SDI插卡矩阵36进36出大图

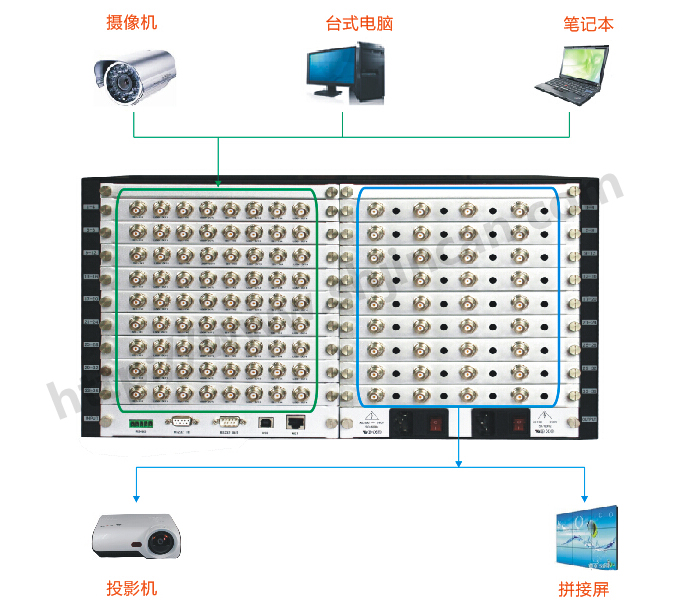

  • SDI插卡矩阵36进36出连接图
