VGA矩阵加音频16进8出

VGA矩阵加音频16进8出
  • 【产品型号】JC-A1608GA
  • 【产品简介】
  • 金灿VGA加音频矩阵切换器系列16路进8路出可以在有效的传输范围内,无衰减的把任意16路VGA视频信号和音频信号切换输出到任意的8路带有VGA接口的显示上面和音频放大设备。这样我们就能实现视频和音频的同步传输。它使用起来也非常的方便,只要使用VGA传输线缆与显示器和计算机的显卡VGA接口相连接就可以了,音频处理端口是5位凤凰端子标准接口。设备工作的时候,我们可以在前面板LCD里面实时的观察当前通道状态,控制方式主要有面板,或者手动操作都可以。一般多用在指挥控制中心、智能化多媒体会议室等场合中。
详细咨询
  • 独立的矩阵切换输出
  • 遥控锁定功能;面板手动一键切换;傻瓜方便
  • 前面板LCD状态显示,可显示设备各通道的切换状态、输入信号特性等信息,直观方便
  • 预案管理和自动轮巡功能,能任意设定轮巡时间和输入输出通道设置(选配)
  • 前面板液晶屏自动屏保功能,按键自动锁定功能
  • 特有TCP/IP网络控制管理功能,能通过以太网控制;(选配)
  • 具有断电现场切换记忆保护功能;特有ESD静电保护功能;特有的防雷保护电路
  • 支持快速切换操作,操作更加快捷
  • 支持多通道同时切换,地址设置等功能
  • 支持信号时序重整,完美显示1920×1080P高清图像
  • 兼容远端控制设备(如:快思聪、快捷、AMX等国内外所有中控)
  • 安装简单,即插即用
  • 带宽:400MHz(-3dB)满载,0~10MHz@±0.1dB,0~100MHz@±0.6dB
  • 增益:0dB
  • 阻抗:75Ω
  • 支持分辨率:2048×1536
  • 亮色度干扰(多通道对一通道串扰):-55dB@10MHz,-40dB@100MHz
  • 微分相位I/0S:<1.28度,3.58MHz
  • 微分相位误差:0.1度,3.58-4.43MHz
  • 最大传播延时:5nS(±1nS)
  • 频率响应:少于±0.1dB-30MHz
  • 切换速度:≤180ns
  • VGA输入
  • 信号类型:VGA信号
  • 连接器:三排15孔(VGA母头)
  • 信号强度:1Vp-p:Y成分视频、S-video,复合视频;0.7Vp-p:VGA(电脑信号);0.3Vp-p:R-Y与B-Y成分视频、S-video
  • 最小电平:0.5Vp-p
  • 最小电平:0.5Vp-p
  • 阻抗:75Ω
  • 回波损耗:-30Db@5MHz
  • VGA输出
  • 信号类型:VGA信号
  • 连接器:三排15孔(VGA母头)
  • 输出电平:2.0Vp-p
  • 阻抗:75Ω
  • 回波损耗:-30Db@5MHz
  • DC偏差:最大±5mV
  • 同步信号
  • 输入/输出信号类型:TTL
  • 输入电平:0~5.0Vp-p;4.0V
  • 输出电平:TTL:5Vp-p
  • 输入阻抗:510Ω
  • 输出阻抗:75Ω
  • 极性:正或负与输入一致
  • 音频输入
  • 信号类型:非平衡立体声/平衡立体声
  • 音频接口:5位凤凰端子/3.5立体声
  • 增益:0dB
  • 频率响应:±0.05dB,20Hz~20KMz
  • 总谐波失真噪声:0.03%@1kHz(额定电压下)
  • 信噪比:大于90dB
  • 音频通道分离:>90dB@1KHz
  • 共态抑制比(CMRR):>75dB@:20Hz~20kHz
  • 输入阻抗:输入:>10kΩ(平衡或/非平衡接法)输出:50Ω(非平衡接法),100Ω(平衡接法)
  • 最大电平:+19.5dBu,(平衡或非平衡连接)
  • 音频输出
  • 信号类型:非平衡立体声/平衡立体声
  • 音频接口:5位凤凰端子/3.5立体声
  • 阻抗:>50Ω
  • 最大电平:+21dB
  • 串行接口:RS232-C,9孔D-Sub型连接器,端口2,3,5分别直通
  • 串口参数:9600bps、8位数据、1位起始位、1位停止位、无校验,无流控
  • 功耗:30~150W(视具体型号确定功耗)
  • 温度:0℃~45℃
  • 电源:AC100~220V,50/60Hz(产品出厂默认输入电压AC220V,其它输入电压订货时请说明)
  • 控制方式:面板、遥控、RS232
  • 1U机箱尺寸:432×245×44mm(长×宽×高)
  • 2U机箱尺寸:432×245×88mm(长×宽×高)
  • 3U机箱尺寸:432×245×132mm(长×宽×高)
  • 4U机箱尺寸:432×275×176mm(长×宽×高)
  • 6U机箱尺寸:432×275×264mm(长×宽×高)
  • 1U机箱含包装重量:约5.5Kg
  • 2U机箱含包装重量:约7.0Kg
  • 3U机箱含包装重量:约8.0Kg
  • 4U机箱含包装重量:约10Kg
  • 6U机箱含包装重量:约12Kg
  • 保修期限:壹年(配件及人工)
  • 机箱面板:铝面板氧化拉丝
  • 遥控器:(选配)

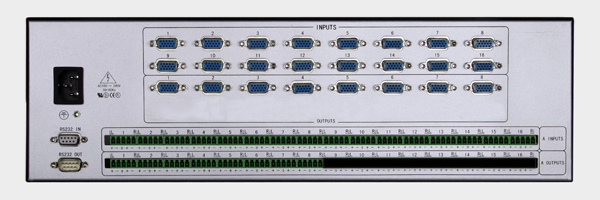

  • VGA矩阵加音频16进8出大图
  • VGA矩阵加音频16进8出连接图
