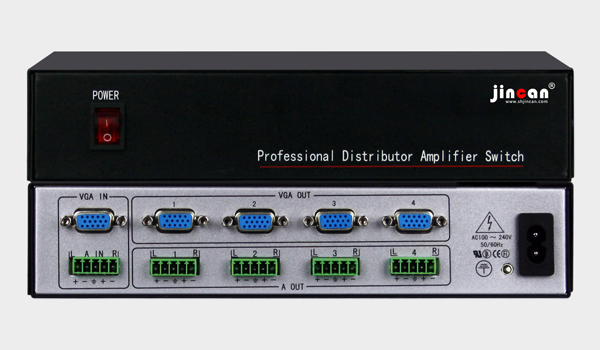

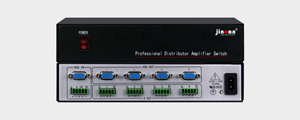

VGA加音频分配器1进4出
- 【产品型号】JC-A0104GA
- 【产品简介】
- 金灿VGA加音频系列1进4出分配器采用高性能专业的音頻，视频处理芯片，视频标准75Ω阻抗，音频标准600Ω；VGA输入输出均采用VGA母头；音频输入输出统一凤凰端子连接器；视频能够显示高清分辨率1920×1080P，传输中能够起到简单的分配放大作用，作用是将某一路视音频信号无衰减分配到多台显示设备和音频功率放大器上（音频功率放大器再连接到音箱或喇叭上），显示设备显示图像，喇叭播放声音；目前工厂标准产品从1TO4至1TO32；其它非标准产品可来电定做加工。
-
- 独立的VGA信号输入输出；采用15针HD母头接口支持各种RGB、VGA、信号源
- 高带宽400MHz(-3dB)，满载的高带宽
- 采用高带宽芯片，高性能的图像处理及信号长矩离传输失真增益补偿技术
- 采用数字同步识别处理技术，图像输出更加稳定可靠
- 全贴片SMD工艺，特有的ESD静电保护技术
- 支持信号时序重整，完美显示1920×1080P高清图像
- 机架式导电机箱，有效屏蔽干扰信号适用恶劣的现场安装环境
- 安装简单，即插即用
- 带 宽：400MHz
- 增 益：0dB
- 输入电平：0.7Vp-p
- 阻 抗：75Ω
- 分 辨 率：支持2048×1536
- 连 接 器：三排15孔（VGA母头）
- 音频输入
- 信号类型：平衡或非平衡立体声
- 音频接口：5位凤凰端子或RCA
- 增 益： 0dB
- 频率响应：±0.05dB，20Hz～20KMz
- 总谐波失真噪声：0.03% @ 1 kHz （额定电压下）
- 信 噪 比：大于90dB
- 音频通道分离：>90dB @ 1KHz
- 共态抑制比（CMRR）：>75dB @：20 Hz～20 kHz
- 输入阻抗：输入：>10kΩ（平衡或/ 非平衡接法）输出：50Ω （非平衡接法），100Ω（ 平衡接法）
- 最大电平：+19.5dBu，（平衡或非平衡连接）
- 音频输出
- 信号类型：平衡或非平衡立体声
- 音频接口：5位凤凰端子或RCA
- 阻 抗：>50Ω
- 最大电平：+21dB
- 功 耗：<15W
- 电 源：AC 100～220V； 50/60Hz
- 机箱面板：喷塑
- 1U机箱尺寸：430×250×44mm(长×宽×高）
- 2U机箱尺寸：430×250×88mm(长×宽×高）
- 3U机箱尺寸：480×250×132mm(长×宽×高）
- 4U机箱尺寸：480×250×176mm(长×宽×高）
- 1U机箱含包装重量：约5.5Kg
- 2U机箱含包装重量：约7.0Kg
- 3U机箱含包装重量：约8.0Kg
- 4U机箱含包装重量：约10Kg
- 保修期限：壹年（配件及人工）
