AV分配器2组1进8出

AV分配器2组1进8出
  • 【产品型号】JC-2G0108AV
  • 【产品简介】
  • 金灿电子AV分配器系列2组1路进8路出最多可将2组一路复合视频信号源分配给2组8台显示器同时显示,并且能够实现视频信号和音频信号同步传输。视频信号接口统一为标准BNC接口,音频信号为莲花或凤凰端子连接器。前面所说的是AV分配器的一个功能,它还有另外一个功能,就是能够对输入信号进行简单的放大,能够很好保证信号在有效的范围内无衰减的传输。这在很多场合中应用非常广泛,比如视频监控系统中。
详细咨询
  • 独立的AV信号输入输出;视频采用Q9母头,音频采用RCA/5P母头
  • 高带宽150MHz(不同规格有所不同),满载的高带宽
  • 采用高带宽芯片,高性能的图像处理及信号长矩离传输失真增益补偿技术
  • 采用数字同步识别处理技术,图像输出更加稳定可靠
  • 全贴片SMD工艺,特有的ESD静电保护技术
  • 支持信号时序重整,支持高清电视(HDTV)的带宽
  • 机架式导电机箱,有效屏蔽干扰信号适用恶劣的现场安装环境
  • 安装简单,即插即用
  • 视频
  • 带宽:150MHz视频带宽(不同规格有所不同)
  • 增益:0dB
  • 输入电平:1Vp-p
  • 阻抗:75Ω
  • 连接器:RCA
  • 音频输入
  • 信号类型:平衡或非平衡立体声
  • 音频接口:5位凤凰端子或RCA
  • 增益:0dB
  • 频率响应:±0.05dB,20Hz~20KMz
  • 总谐波失真噪声:0.03%@1kHz(额定电压下)
  • 信噪比:大于90dB
  • 音频通道分离:>90dB@1KHz
  • 共态抑制比(CMRR):>75dB@:20Hz~20kHz
  • 输入阻抗:输入:>10kΩ(平衡或/非平衡接法)输出:50Ω(非平衡接法),100Ω(平衡接法)
  • 最大电平:+19.5dBu,(平衡或非平衡连接)
  • 音频输出
  • 信号类型:平衡或非平衡立体声
  • 音频接口:5位凤凰端子或RCA
  • 阻抗:>50Ω
  • 最大电平:+21dB
  • 功耗:10~50W(视具体型号确定功耗)
  • 电源:AC100~220V,50/60Hz(产品出厂默认输入电压AC220V,其它输入电压订货时请说明)
  • 200×120机箱尺寸:205×130×50mm(长×宽×高)
  • 240×130机箱尺寸:243×130×50mm(长×宽×高)
  • 1U机箱尺寸:432×245×44mm(长×宽×高)
  • 2U机箱尺寸:432×245×88mm(长×宽×高)
  • 200×120机箱含包装重量:约1.5Kg
  • 240×130机箱含包装重量:约2.5Kg
  • 1U机箱含包装重量:约5.5Kg
  • 2U机箱含包装重量:约7.0Kg
  • 保修期限:壹年(配件及人工)
  • 机箱面板:铁面板

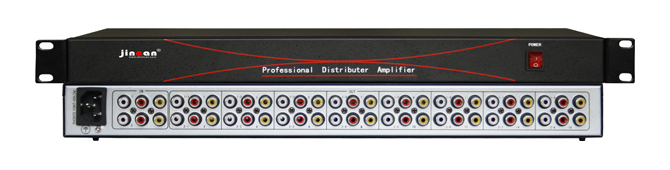

  • AV分配器2组1进8出大图
  • AV分配器2组1进8出连接图
